CТРОПЫ ЦЕПНЫЕ
Стропы цепные класса прочности Т(8)
Стропы цепные класса прочности Т(8), комплектуемые цепями класса прочности Т(8) и разъемными соединительными элементами класса прочности Т (8), используемые для подвески грузов к крюкам грузоподъемных машин и предназначены для применения на промышленных предприятиях, а также на транспортных и складских объектах.
Преимущества стропов цепных:
Цепные стропы обладают рядом преимуществ перед канатными и, прежде всего - гибкостью. Благодаря своей конструкции цепь обладает дополнительными степенями свободы, ее можно использовать при любых способах строповки. Стропы цепные более безопасны в работе, чем канатные (отсутствие торчащих проволочек, которые могут стать причиной травмы). При разрыве стального каната освобождается большая внутренняя энергия, и поведение рвущегося каната непредсказуемо. При нагрузках, близких к разрывным, цепь сначала проходит область пластических деформаций, что можно обнаружить при визуальном осмотре и изъять цепь из эксплуатации.
Контроль за состоянием цепи легко производить путем замера ее диаметра и шага цепных звеньев. Стропы цепные более долговечны, чем канатные. Кроме того, в процессе эксплуатации их можно ремонтировать. При правильной эксплуатации и своевременной замене изношенных элементов срок службы стропов цепных практически неограничен.
Еще одна важная особенность - возможность эксплуатации стропов цепных при очень высоких температурах ( до 400° С ) и при наличии открытого огня, что невозможно при использовании канатных стропов, а также для подъема и перемещения грузов с острыми кромками без специальных защитных приспособлений.

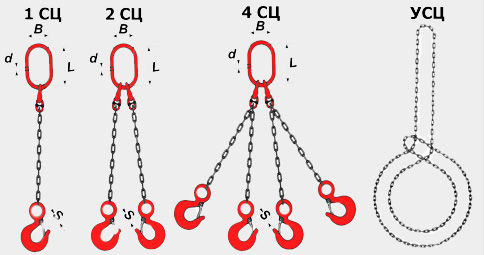

Основные виды конструкции стропов цепных:
1СЦ - одноветвевые, 2СЦ - двухветвевые, 3СЦ - трехветвевые,
4СЦ - четырехветвевые, СЦ1вз - с одной замкнутой ветвью,
СЦ2вз - с двумя замкнутыми ветвями, УСЦ - универсальные.
Варианты исполнения стропов цепных:
1 - с нижним концевым захватным устройством типа " крюк ";
2 - с другими концевыми захватными устройствами.
Цепные стропы могут быть укомплектованы ограничителями длины ветви
При применении ограничителя длины ветви стропа в условное обозначение типа стропа вводится индекс "о".

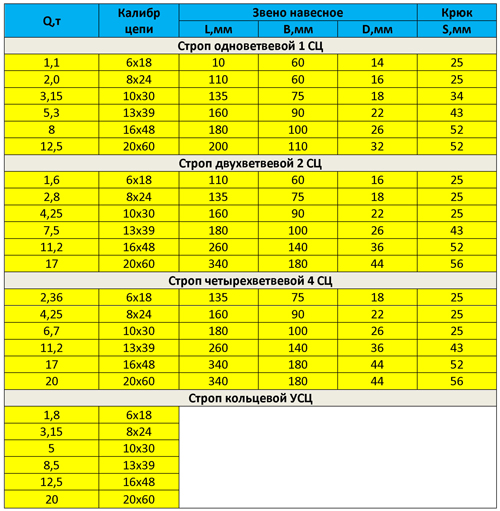

Грузоподъемность стропов цепных класса прочности Т(8):
Номинальная грузоподъемность одноветвевого стропа имеет одинаковую величину, равную предельной рабочей нагрузки цепей (Ррн), с которыми он комплектуется. Номинальная грузоподъемность одноветвевого стропа определена по минимальной грузоподъемности комплектующих элементов.
Номинальная грузоподъемность многоветвевого стропа основана на предельной рабочей нагрузке этого стропа, применяемого при угле между ветвями 90° (45° к вертикали). Номинальная грузоподъемность многоветвевого стропа определена по минимальной грузоподъемности комплектующих элементов.
Номинальная грузоподъемность непрерывно-замкнутого стропа типа УСЦ имеет величину, равную удвоенной предельной рабочей нагрузки цепи (Ррн), из которой он комплектуется. С учетом возможности скручивания цепи стропа при эксплуатации вводится поправочный коэффициент 0,8 к его номинальной грузоподъемности.
Номинальная грузоподъемность трех-, четырехветвевых стропов и стропов с двумя замкнутыми ветвями рассчитываются при распределении грузоподъемности на три ветви, с учетом неравномерности распределения нагрузок на четыре ветви.
При расчете грузоподъемности стропов на действие номинальной нагрузки коэффициент запаса прочности для цепей по отношению к разрушающей нагрузке не менее 4.
Зависимость грузоподъемности стропа цепного от температуры окружающей среды
Пример условного обозначения стропов цепных при заказе:
- стропа цепного класса прочности Т(8), одноветвевого, грузоподъемностью 1,12 т, длиной 2000 мм, исполнения 1:
Строп 8- 1СЦ - 1,12 / 2000
- стропа цепного класса прочности Т(8), двухветвевого, грузоподъемностью 2,0 т, длиной 3000 мм, исполнения 2:
Строп 8- 2СЦ - 2,0 / 3000
- стропа цепного класса прочности Т(8), с двумя замкнутыми ветвями, грузоподъемностью 5,3 т, длиной 4000 мм:
Строп 8-СЦ2вз - 5,3 / 4000
- стропа цепного класса прочности Т(8), одноветвевого, с ограничителем длины ветви грузоподъемностью 3,15 т, длиной 6000 мм, исполнения 2:
Строп 8- 1СЦо -3,15 / 6000
